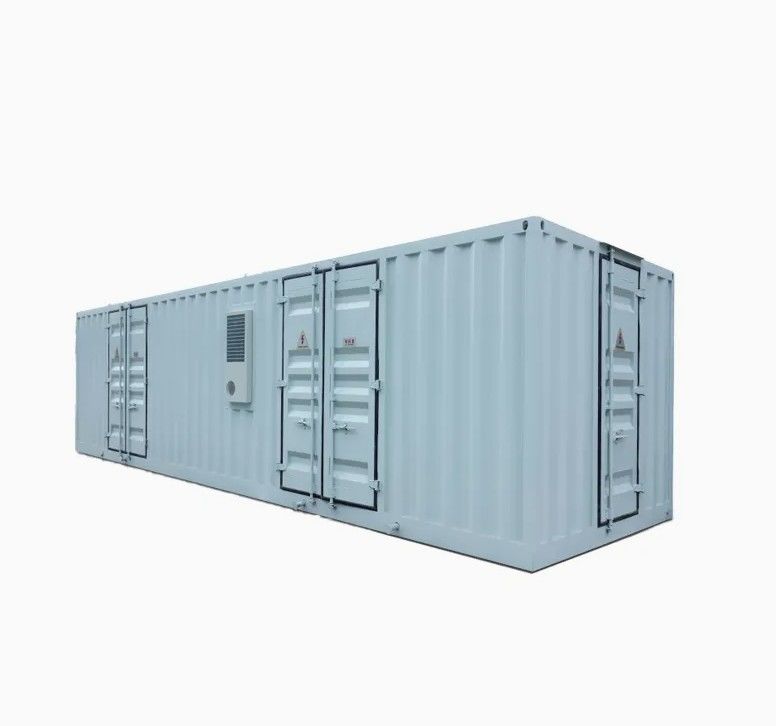

10kv-35kv Φωτοβολταϊκό Προετοιμασμένο Κεφάλαιο Ηλεκτρικού Δικτύου Υποσταθμός IP54 Προσαρμοσμένο
10kv-35kv Φωτοβολταϊκό προετοιμασμένο ηλεκτρικό δίκτυο καμπίνας IP54
Σύνοψη
Παροχή πλήρως μοντελοποιημένων λύσεων συναρμολόγησης για υποσταθμούς, μείωση της επιφάνειας του δαπέδου κατά 30% και του κύκλου σχεδιασμού, εγκατάστασης και θέσης σε λειτουργία του συστήματος κατά 70%Ο εξ ολοκλήρου μεταλλικός προκατασκευασμένος θάλαμος είναι εξοπλισμένος με έξυπνο σύστημα ελέγχου του περιβάλλοντος, η οποία μπορεί να εφαρμοστεί σε περίπλοκα κλιματικά και γεωλογικά περιβάλλοντα όπως υψηλή θερμοκρασία, υψηλή υγρασία, άμμος και σκόνη.
Υποστήριξη πρόσβασης στην πλατφόρμα cloud ενέργειας eCloud, παροχή εξ αποστάσεως διάγνωσης υγείας, ανάλυση σφαλμάτων,Οδηγία συντήρησης και άλλες λειτουργίες για την επίτευξη διαχείρισης του κύκλου ζωής του υποσταθμού και του εξοπλισμού χωρίς επίβλεψηΗ επιλογή όλων των εξοπλισμών του υποσταθμού μπορεί να προσαρμοστεί σύμφωνα με τις πραγματικές ανάγκες, την αξιόπιστη λειτουργία και την εξασφάλιση της ποιότητας.
Απαιτήσεις και χαρακτηριστικά της διαδικασίας παραγωγής
Το αμάξωμα της καμπίνας γενικά δεν διαθέτει παράθυρα, χρησιμοποιώντας ανεμιστήρες και κλιματισμό για τον εξαερισμό.κλιματισμός, η κύρια αίθουσα ελέγχου και η αίθουσα υπηρεσίας θα πρέπει να διαθέτουν παράθυρα για να διευκολύνουν τον φωτισμό και τον εξαερισμό.
Η οροφή του σώματος της καμπίνας μπορεί να υιοθετήσει σωλήνα αποστράγγισης κλιματισμού.και το ατσάλινο στήριγμα της κινητής κάτω πλάκας είναι στερεωμένο στο κάτω μέρος της καμπίναςΤο ύψος της κινητής κάτω πλάκας ESD πρέπει να είναι 200-250 mm, το οποίο ευνοεί την τοποθέτηση και συντήρηση καλωδίων.
Το εσωτερικό της προκατασκευασμένης καμπίνας πρέπει να είναι εξοπλισμένο με μέτρα ασφαλείας ήχου και βιντεοεπαγρύπνησης, καθώς και κουτί διανομής ενέργειας, πίνακα διακόπτη, πρίζα κ.λπ.
Πεδίο εφαρμογής
Παραγωγή αιολικής ενέργειας, φωτοβολταϊκή ενέργεια, υπεράκτια αιολική ενέργεια, κατανεμημένη φωτοβολταϊκή ενέργεια και άλλα νέα ενεργειακά ενισχυτικά κέντρα
Υποσταθμός ηλεκτρικού δικτύου 10-35kV
Μεγάλα εργοστάσια και επιχειρήσεις εξόρυξης για το δικό τους υποσταθμό
Σύγκριση μεταξύ προκατασκευασμένης καμπίνας και παραδοσιακού υποσταθμού
| Άρθρο |
Συνηθισμένος υποσταθμός εξωτερικής λειτουργίας |
Προπαρασκευασμένος υποσταθμός καμπίνας |
| Χώρος δαπέδου |
Περίπου 3000 τετραγωνικά μέτρα |
Περίπου 2000 τετραγωνικά μέτρα |
| Περίοδος κατασκευής |
Περίπου 3-4 μήνες |
Ολόκληρος ο σταθμός είναι προκατασκευασμένος ως σύνολο, όλοι οι εξοπλισμός είναι προκατασκευασμένος από το εργοστάσιο και μπορεί να εγκατασταθεί επί τόπου. |
| Χρήση καλωδίων |
Η συσκευή είναι κατανεμημένη, και η ποσότητα των πρωτογενών και δευτερογενών καλωδίων είναι μεγάλη |
Ο εξοπλισμός είναι πολύ ολοκληρωμένος, η ηλεκτρική απόσταση συντομεύεται και το καλώδιο μπορεί να εξοικονομηθεί κατά περίπου 30% |
| Περιβαλλοντικές απαιτήσεις |
Οι υψηλές περιβαλλοντικές απαιτήσεις, η αμμουδιά του ανέμου, η συμπύκνωση και άλλες περιοχές με σκληρό περιβάλλον είναι πολύ επιβλαβείς για τον εξοπλισμό |
Όλο το μεταλλικό σχεδιασμό καμπίνας, επίπεδο προστασίας IP54, εξοπλισμένο με τέλειο σύστημα HVAC, μπορεί να αποτρέψει την άμμο, συμπύκνωση, βελτιώσει την αξιοπιστία του εξοπλισμού |
| Κόστος κατασκευής και διαχείρισης |
Πολλά κτίρια,υψηλά έξοδα κατασκευής.Ο εξοπλισμός παρέχεται από διάφορους κατασκευαστές και το κόστος συντονισμού και διαχείρισης είναι υψηλό. |
Προπαρασκευασμένο σχεδιασμό, ολόκληρος ο σταθμός ακυρώνει το κτίριο, το κόστος κατασκευής είναι χαμηλό.χαμηλά έξοδα διαχείρισης |
| Κόστος λειτουργίας και συντήρησης |
Ανοιχτή σχεδίαση, επηρεασμένη από το περιβάλλον, υψηλά κόστη λειτουργίας και συντήρησης |
Κλειστή σχεδίαση, ουσιαστικά ανεπηρέαστη από εξωτερικές συνθήκες όπως το περιβάλλον, χαμηλά κόστη λειτουργίας και συντήρησης |
