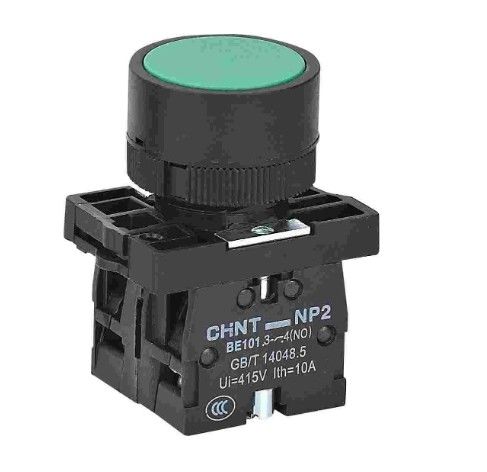

22mm 30mm NP2 σειρά IP40 IP65 κουμπί πιέσης βιομηχανικό κύκλωμα ελέγχου

22mm 30mm NP2 σειρά IP40 IP65 κουμπί πιέσης βιομηχανικό κύκλωμα ελέγχου

Περιγραφή του προϊόντος:

Τα κουμπιά πίεσης της σειράς NP2 είναι σχεδιασμένα για κυκλώματα βιομηχανικού ελέγχου που λειτουργούν σε συχνότητα εναλλασσόμενου ρεύματος (AC) 50 Hz ή 60 Hz, με ονομαστική τάση λειτουργίας έως 415 V AC,και συνεχές ρεύμα (DC) με τάση λειτουργίας έως 250 V DCΑυτά τα κουμπιά χρησιμοποιούνται για τον έλεγχο ηλεκτρομαγνητικών εκκινητών, επαγγελιστών, ρελέ και άλλων ηλεκτρικών κυκλωμάτων.Τα κουμπιά με τα φώτα δείκτη είναι επίσης κατάλληλα για τις περιπτώσεις ένδειξη φωτεινό σήμα.

Συμμορφώνεται με το πρότυπο: GB/T 14048.5.

Προϊόν Ειδικότητα:

Χαρακτηριστικό του προϊόντος:

•Εγκατάσταση πίνακα: Η σειρά περιλαμβάνει κουμπιά με διάμετρο πίνακα Φ22 και Φ30, καθώς και κουτιά ελέγχου κουμπιών, κατάλληλα για διάφορα σενάρια εγκατάστασης.

•Αξιολόγηση προστασίας: Η τυποποιημένη βαθμολογία προστασίας είναι IP40.

•Μονονωδική δομή: Τα κουμπιά διαθέτουν ένα μονωδικό σχεδιασμό, επιτρέποντας ευέλικτη και βολική εγκατάσταση και συντήρηση.

•Απομονωμένες επαφές: Οι επαφές που είναι κανονικά ανοιχτές (NO) και οι επαφές που είναι κανονικά κλειστές (NC) είναι ηλεκτρικά απομονωμένες μεταξύ τους.

•Στροφές τερματικών σημείων: Οι στροφές τερματικών σημείων έχουν μέγεθος M3.5, με συνιστώμενη ροπή σύσφιξης (0,8 έως 1,2) N·m.

•Περιορισμός ομάδας επαφής: Οι μακροορεινές σειρές συνδέσεων δεν πρέπει να υπερβαίνουν τις δύο ομάδες επαφής, πάρα πολλές ομάδες επαφής θα προκαλέσουν αύξηση της δύναμης λειτουργίας.Οι χρήστες πρέπει να συμβουλεύονται τον κατασκευαστή..

Συνθήκες λειτουργίας και περιβαλλοντική καταλληλότητα:

●Η θερμοκρασία περιβάλλοντος είναι -5°C~+40°C, η μέση θερμοκρασία κατά τη διάρκεια 24 ωρών δεν θα μπορούσε να υπερβαίνει τους +35°C.

●Υψόμετρο: ≤ 2000m.

●Κατάσταση της ατμόσφαιρας: Η σχετική υγρασία της ατμόσφαιρας δεν πρέπει να υπερβαίνει το 50% όταν η υψηλότερη θερμοκρασία είναι +40°C.πολύ υψηλότερη σχετική υγρασία επιτρέπεται υπό συνθήκες χαμηλότερης θερμοκρασίαςΓια παράδειγμα, όταν η θερμοκρασία φτάνει τους +20°C, η σχετική υγρασία είναι έως και 90%, λαμβανομένης υπόψη της συμπύκνωσης που μπορεί να προκύψει στις επιφάνειες του προϊόντος λόγω των αλλαγών θερμοκρασίας.

●Συμπεράσματα: 3.

●Κατηγορία εγκατάστασης: II.

●Τα κουμπιά της σειράς NP2 πρέπει να τοποθετούνται σε περιβάλλον χωρίς σημαντικές κραδασμούς, συγκρούσεις, δονήσεις και χωρίς έκθεση στη βροχή ή το χιόνι.

●Πρέπει να εγκατασταθεί σε περιβάλλον χωρίς κίνδυνο έκρηξης και όπου το μέσο δεν περιέχει αέρια που θα μπορούσαν να διαβρώσουν μέταλλα ή να καταστρέψουν την μόνωση, ούτε υπερβολική σκόνη.

•Μεγέθη εγκατάστασης:

Για κουμπιά Φ22 που τοποθετούνται σε πάνελ:

•Διάμετρος τρύπας εγκατάστασης: Φ22.3₀^+0.4 μμ

•Μεταλλικό στυλ κεφαλής: κατάλληλο για πάνελ πάχους 1 mm έως 6 mm

•Στυλ κεφαλής από πλαστικό: κατάλληλο για πάνελ πάχους 1 mm έως 4 mm

Για κουμπιά Φ30 που τοποθετούνται σε πάνελ:

•Διάμετρος τρύπας εγκατάστασης: Φ30.5₀^+0.5μμ

•Είναι κατάλληλο για πάνελ: πάχος 1 mm έως 3 mm

Αυτά τα κουμπιά έχουν σχεδιαστεί για αξιόπιστη λειτουργία σε βιομηχανικές εφαρμογές ελέγχου και παρέχουν ευελιξία στις επιλογές εγκατάστασης και προσαρμογής.
